トリフィールドメーターとは？ |
|
|
●電磁波測定器のスタンダード |
|
|
トリフィールドメーターは電磁波測定器の中でも低価格ながら、非常に信頼度が高く、研究所、大学、学校、病院、電気、電話、ガスなどあらゆる分野で利用されています。また産業用として情報機器、家電製品、電源機器などの電磁試験や管理、点検、生産ライン、実験研究、サービスにと活躍しています。 |
|
|
|
|
|
●１台で３種類の電磁波が測定可能！ |
|
|
|
トリフィールドメーターは１台で磁場、電場、マイクロ波の３種類の電磁波の測定が可能です。 |
|
|
計測したい箇所にダイヤルをあわせて、測定したい場所や発生源に近づけるだけです。 |
|
|
電磁波の単位につきましては
電磁波測定単位についてをご覧ください。 |
|
|
|
|
|
●検出器には三軸を採用！ |
|
|
測定器のセンサーには単軸と三軸があります。磁場には方向があり正確に測定するためには三方向を測定する必要があります。トリフィールドメーターの検出器は三軸を採用しておりますので、正確な磁場測定が可能です。 |
|
|
|
|
|
|
|
|
トリフィールドメーター仕様 |
|
|
製造国 |
アメリカ |
|
|
表示 |
アナログ表示 |
|
|
本体サイズ |
12.5×6.4×6.1cm |
|
|
重量 |
約250g |
|
|
電源 |
9Vアルカリ電池×1 |
|
|
電池寿命 |
約30時間 |
|
|
検出器 |
３軸※1 |
|
|
|
|
|
測定範囲 |
|
|
測定範囲 |
対応周波数帯域 |
測定対象 |
安全の目安 |
|
|
磁場 |
高感度：0.2～3mG |
|
磁場１ |
０～１００ｍＧ／ｍ |
５０Ｈｚ～１００ＫＨｚ |
一般的な電化 |
電化製品：２ｍＧ以下 |
|
|
ノーマル：0～100mG |
|
磁場２ |
０～３ｍＧ／ｍ |
５０Ｈｚ～１００ＫＨｚ |
製品、送電線 |
送電線 ：１ｍＧ以下 |
|
|
電場 |
0～20KV/m |
|
電場 |
０～１０００Ｖ／ｍ |
５０Ｈｚ～１００ＫＨｚ |
全ての電化製品 |
パソコンの場合、ＶＤＴ画面から３０ｃｍ |
|
|
マイクロ波 |
0.01～1mW/cm2 |
|
（０～１ＫＶ／ｍ） |
に位置で極低周波は１Ｖ／ｍ以下 |
|
|
|
ラジオ、 |
０，０１～１ｍＷ／ｃ㎡ |
５０Ｈｚ～３ＧＨｚ |
携帯電話、無線 |
０，２ｍＷ／ｃ㎡以下 |
|
|
測定周波数 |
|
マイクロ波 |
電子レンジ |
扉から５ｃｍの位置 ：１ｍＷ／ｃ㎡以下 |
|
|
磁場・電場 |
30～1000Hz※2 |
|
|
扉から１，８ｍの位置：０．２ｍＷ／ｃ㎡以下 |
|
|
マイクロ波 |
50MHz～3GHz※3 |
|
|
|
|
|
※1 |
検出器には単軸と3軸があります。磁力には方向があり、磁場での計測器のセンサ－の向きによって、数値が変化するため、単軸の検出器では正確な磁場強度を計測することができません。 |
|
|
価格の安い測定器は短軸です。三方向にセンサーを備えた3軸センサーで方向性に関わりなく一定の数値を表示しますので、正確に計測することが可能です。 |
|
|
※2： |
30Hzから500Hzまでの表示値は周波数により加重され、50Hz或いは60Hzで較正されています。 |
|
|
((例)) |
|
|
測定周波数 |
表示値 |
実際の磁場の値 |
|
|
50Hz |
2mG |
2mG |
|
|
100Hz |
4mG |
2mG |
|
|
これは磁場や電場によって人体に生じる電流を基準にして磁場と電場の値を表示しているためで、その人体に生起される電流は電磁場の周波数と強さに比例しています。 |
|
|
500Hzから1,000Hzまでの感度はほぼ一定です。1,000Hzを超えると周波数が高くなるにつれて磁場・電場に対するメーターの感度は徐々に弱くなり100KHz付近でゼロになりますが、100MHzまで応答反応を残すことがあります。 |
|
|
※3 |
50MHzから3GHzまでの感度をもち、家庭用の電子レンジや第3世代携帯電話（3G）の周波数の2GHzで較正されています。部屋の状態にるマイクロ波の予想外の反射や使用者自身の影響により、実際の強さの役50%から+100%の範囲で表示します。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

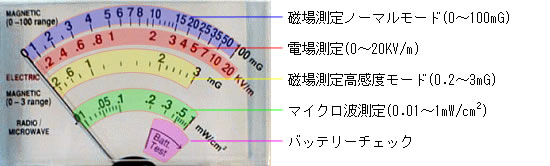

電磁波測定器トリフィールドメーターの使用法 |
|
|
使用方法は簡単です。下記の中から測定したい種類にダイヤルを合わせて指針を確認ください。 |
|
|
ダイヤル表示 |
計測の種類 |
|
|
Battery Test |
バッテリーチェック |
|
|
MAGNETIC(0-100range) |
磁場測定ノーマルモード |
|
|
MAGNETIC(0-3range) |
磁場測定高感度モード |
|
|
ELECTRIC |
電場測定 |
|
|
RADIO/MICRWAVE |
マイクロ測定 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
電磁波（電場・磁場・マイクロ波）測定器 トリフィールドメーター |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注意：数千円で販売されている測定器では、正確な測定は不可能です。
と言いますかおもちゃと言ってもいいと思います。 |
|
|
|
トリフィールドメーターは、研究所、大学、学校、病院、電気、電話、ガスなどあらゆる分野で活躍しております。 |
|
|
|
|
|
|
|
トリフィールドメーターは50Hz（東日本）用と60Hz（西日本）用がございます。 |
|
|
|
|
|
|
|
29500円 |
|
|
|
