排ハイ風フウ機キ（ファン）の選定センテイ

静水圧セイスイアツと排ハイ風フウ量リョウを求モトめる

ファン、型番カタバンを選定センテイする

業者ギョウシャの特性トクセイ線セン図ズ（性能セイノウ線セン図ズ）より、動作点ドウサテンを決定ケッテイ

既定キテイの回転数カイテンスウ線上センジョウに、要求ヨウキュウする静圧セイアツ、排ハイ風フウ量リョウがあることを確認カクニンして、動作点ドウサテンを求モトめる。

既定キテイの回転数カイテンスウ線上センジョウに、要求ヨウキュウする静圧セイアツ、排ハイ風フウ量リョウがない場合バアイ：

隣接リンセツする既定キテイの回転数カイテンスウ線上センジョウの点テンを暫定的ザンテイテキに使用シヨウする。

正確セイカクに決定ケッテイしたい場合バアイは：

プレ−リー、ベルトを交換コウカンして、回転数カイテンスウを調整チョウセイする。

既定キテイの回転数カイテンスウ線上センジョウに、要求ヨウキュウする静圧セイアツ、排ハイ風フウ量リョウがない場合バアイは、ダクト系ケイ静圧セイアツ曲線キョクセンを書カき込コんで、実際ジッサイの動作点ドウサテンを求モトめる。

Ps=aQ^2として、

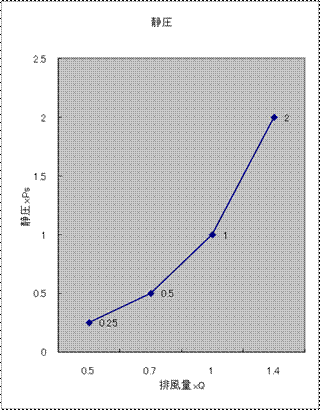

(0.5Q, 0.25Ps), (0.7Q, 0.5Ps), (Q, Ps), (1.4Q, 2Ps)の二次ニジ曲線キョクセンを書カき入イれる

交点コウテンを実際ジッサイの動作点ドウサテンとする

排ハイ風量フウリョウ

0.5

0.7

1

1.4

静セイ圧アツ

0.25

0.5

1

2

静圧セイアツPs//Q*2

ファン軸ジク動力ドウリョクM(kW)＝(Q(m^3/min)x静圧セイアツPsf)/(ファン静圧セイアツ効率コウリツηsf(%))//Q*3

ダクト静圧セイアツ曲線キョクセン

騒音ソウオン//Q*5

Ps=αQ^2

動作点ドウサテン

動作点ドウサテン

回転数カイテンスウ

2000rpm

1500rpm

風量フウリョウQ(m^3/min)

0

ηイータ
